ZL15F系列裝載機驅動橋

產品類型：工程機械系列驅動橋

地址：山東省肥城市康王西路257號

電話：0538-3302973 3302651 3302663 2095186 2095198

電話：2095197 2095188

售后服務電話：4006217988

配件部：0538－2095198 3302651

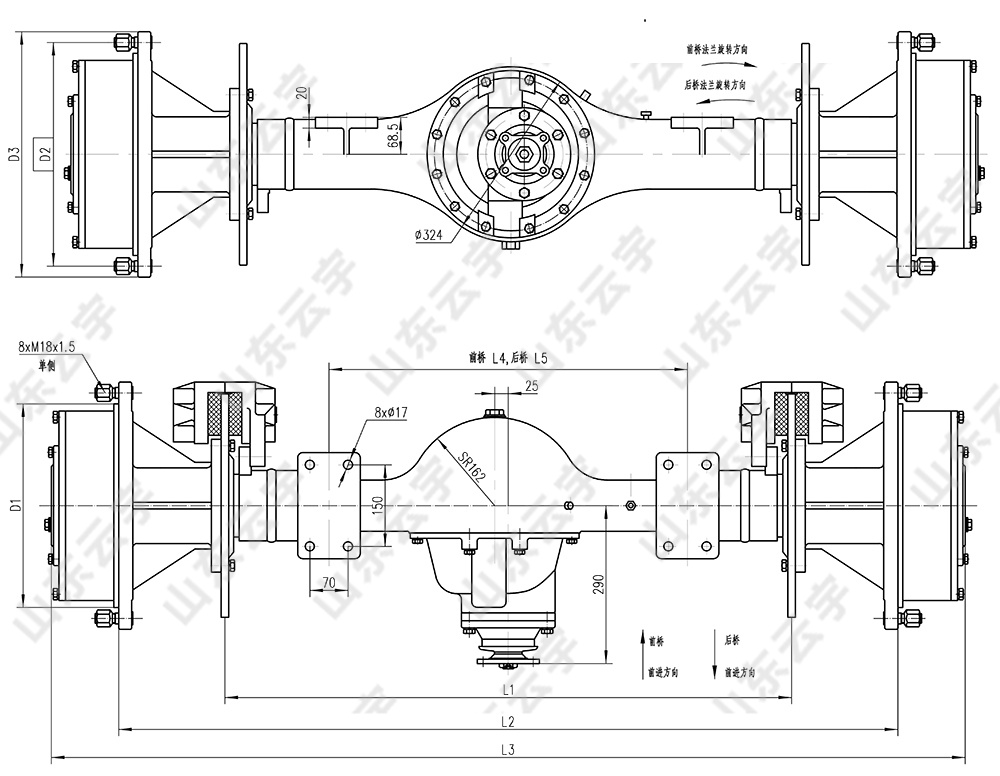

結構尺寸說明：

1.　ZL16E驅動橋輸入法蘭的旋向與圖示相反。

2.　ZL16E輪輞螺母規格為M20×1.5，對邊S=30，SR22,其余尺寸如圖所示。

3.　ZL16E驅動橋的安裝盤為雙盤，安裝孔尺寸為973/150×65，安裝盤厚度為137，其余尺寸如圖所示。

結構特點

●　驅動橋采用兩級減速結構。

●　主傳動為螺旋錐齒輪，承載能力大，效率高。

●　輪邊為行星減速結構。

●　主減部分裝有普通錐齒輪差速器，結構簡單，差速靈活。

●　橋殼材料為鑄鋼，剛性好。

●　制動器為鉗盤制動，制動力矩大。

●　輸入法蘭有三種供用戶選擇。

技術參數

橋型　參數		ZL10B	ZL15F	ZL15F(A)	ZL16D	ZL16E
主傳動比		5.833	5.833	5.833	5.833	5.833
輪邊傳動比		3.23	3.9	3.23	4.4	4.4
總傳動比		18.84	22.75	18.84	25.665	25.665
橋　　荷		7500Kg	7500Kg	7500Kg	7500Kg	7500Kg
輸入扭矩		785N.m	785N.m	785N.m	785N.m	785N.m
制動器	缸　　數	2	2	2	2	2
	缸　　徑	Ф75	Ф75	Ф75	Ф75	Ф75
	制動油壓	9.8MPa	9.8MPa	9.8MPa	9.8MPa	9.8MPa
	制動半徑	R157	R167	R167	R162	R162
	制動力矩	4070N.m	4300N.m	4300N.m	4300N.m	4300N.m
